挂桶式垃圾车（自装卸式垃圾车）功能介绍

CL5071ZZZ6GH型自装卸式垃圾车功能介绍

自装卸式垃圾车，也称挂桶垃圾车，由密封式垃圾厢、液压系统、操作系统组成。举升油缸（2支），垃圾厢可自吊上下，上下一次循环工作时间≤50S.

1、产品概述：

挂桶式垃圾车用于城镇内的垃圾收集、转运、卸料作业的专用车辆。该车是由汽车底盘、自卸油缸，提升机总成、顶盖（选装）、附车架、垃圾箱体等组成。该车操作由液压控制系统来完成，控制方式可以为手动或电控。该车主要用于城镇垃圾的垃圾收集、转运和卸料。操作开提升控制阀将垃圾桶随提升机向上升起并翻转倾斜，桶内垃圾被倒入车厢内完成垃圾单次装载，反向操作提升控制阀，垃圾桶随提升机而放下；完成垃圾装载后再进行倾卸时，操作自卸控制阀，垃圾箱绕后翻转轴倾斜体举，箱体后门打开，垃圾倾卸出箱体；起该车由液压控制系统来完成该车的提升机的上升和下降及垃圾的自卸功能，降低了工人的劳动强度和改善了工作环境。该垃圾车的收运方式是目前国内泛采用的垃圾收集转运方式，其专用装置的功能均以汽车发动机为动力，通过液压机构手动或电控、气控来实现。车辆的箱体采用优质炭钢板全密封焊接结构，具有强度高、重量轻，防尘，防溢不产生二次污染等优点。垃圾运输车具体操作方法及步骤如下：

挂桶及垃圾装载

首先将垃圾箱推移到提升机挂钩处，同时将桶提挂位放在挂钩上，推动提升机操作开关（或手柄）至上升位置，这时上盖油缸动作，从而带动提升机拉杆向上运动，垃圾桶被挂起，同时上盖也逐渐被打开；如图；

推移垃圾桶并靠紧提升机

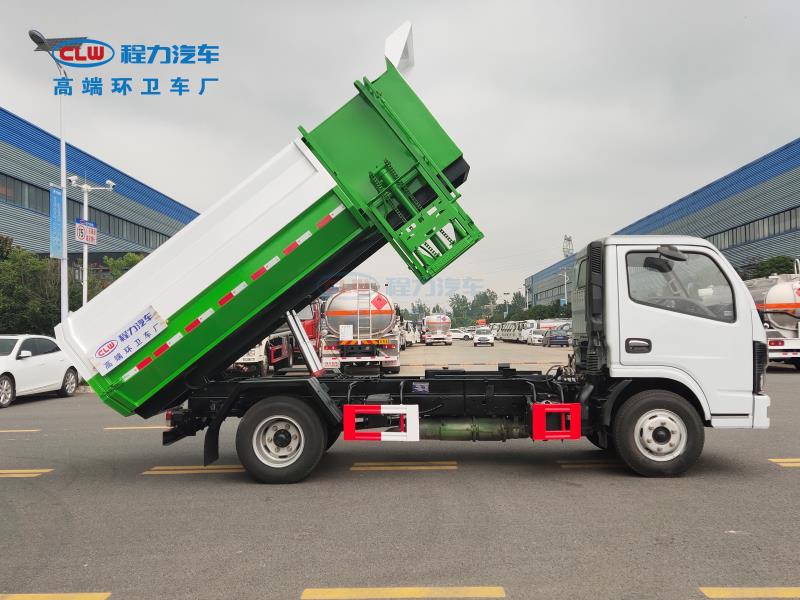

当提升机和垃圾桶上升到一定位置，垃圾桶被锁紧（或压紧），最后垃圾桶随提升机翻板一起上升到箱体顶端，上盖完全打开，并翻倒桶内垃圾至箱体；如图；

松开提升机操作开关（或手柄）回中位，上盖油缸停止工作，提升机各部件和垃圾桶停止不动；将推动提升机操作开关（或手柄）至下降位置，这时上盖油缸收回，从而使提升机拉杆和垃圾桶向下翻转，垃圾桶逐渐被放下并松开，直至放回地面；松开提升机操作开关（或手柄）回中位，最后移开垃圾桶，完成一次垃圾装载的工作。

注意：垃圾运输车操作时，提升机旁和垃圾桶下严禁站人！

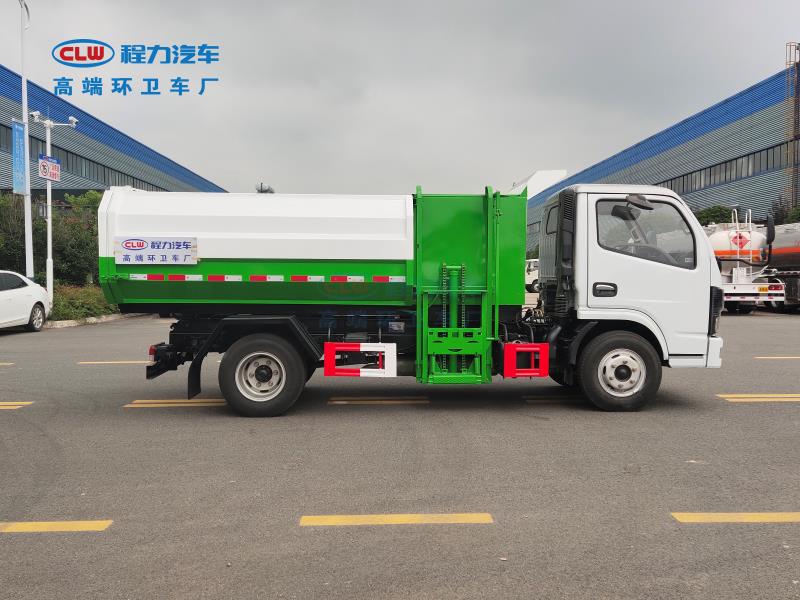

2、结构简图：

3、操作步骤：

装载垃圾前，空载运转达到6个标准气压时，挂上取力器，检查各部件有无泄漏或异常后，再按照操作步骤进行操作；其具体操作步骤如下：垃圾装载步骤1.首先将垃圾桶放置在提升机的挂钩处，再将提升或上盖（选装）操作手柄推至升起位置，箱体右侧提升机油缸或顶端上盖开盖油缸伸出，使提升机带动垃圾桶向上升起并旋转翻倒垃圾，垃圾进入箱体。松开操作手柄使其回到中位；如图
