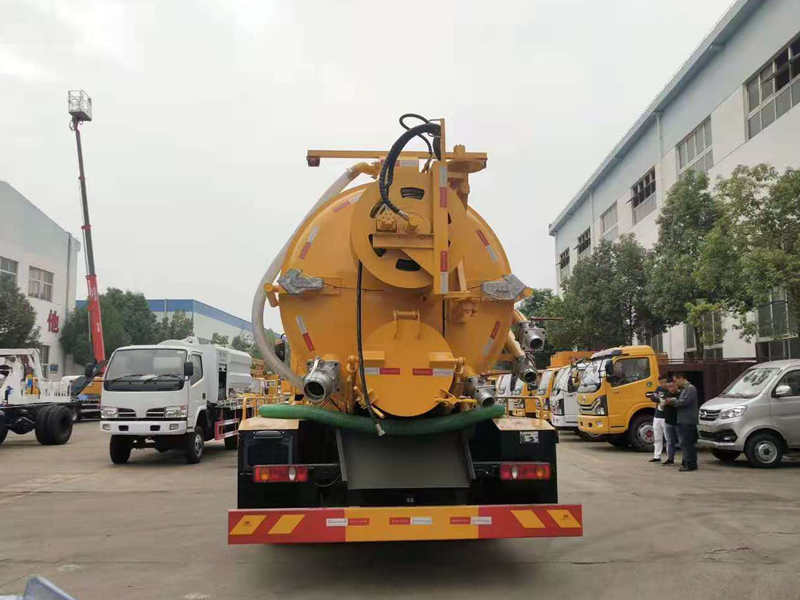

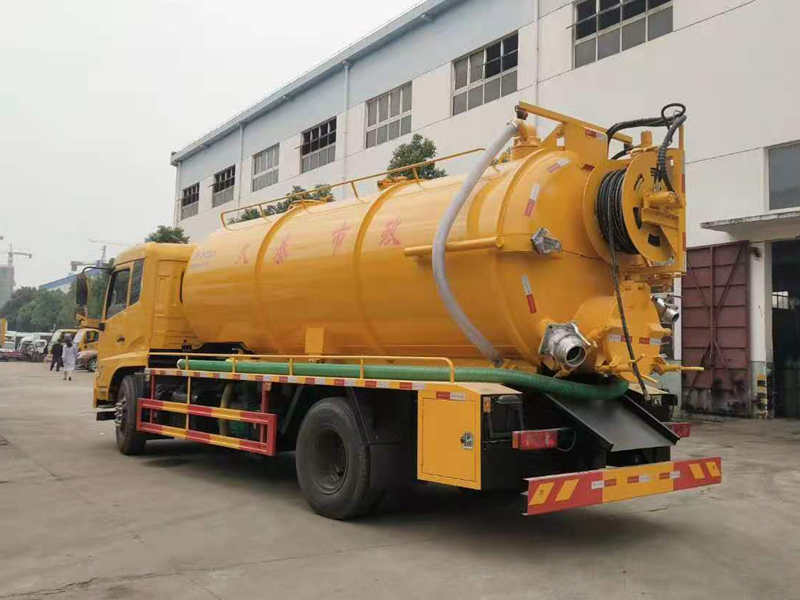

东风天锦15方清洗吸污车

东风天锦联合疏通车主要性能及特点

●天锦国六底盘轴距 4700mm，康明斯 230 马力发动机，东风 8 档变速箱， 前桥 4.5T/9T 后桥，带原装空调，电动玻璃，10.00R20钢丝胎，总质量 18000KG

●罐体：容积 15  立方，按照公告容积进行分割，两仓互通：罐体厚度 6mm ，封头 8mm ，吸污部分底部铺不锈钢钢板。吸污罐顶为水泥灌口，清水罐顶部为水车灌口，灌口处带爬梯，方便进入检修。

●高压泵：采用天津通洁大流量215L/min 高压泵（或可选250,270,330升）,高压泵采用双进水方式（保证供水充足） ，可疏通800-1200mm  以内市政管网

●吸污部分:采 用 2 BE-204水环式真空泵，流量：1200m³/h，垂直吸程达到 9-10 米

●过滤器：定制超大不锈钢过滤器；

●超大卷盘：后挂式液压清洗卷盘，可160  度液压旋转（液压控制卷盘 左右摆放、收管、放管）可缠绕 80-100  米高压管；

●标配 3.5KG  榴弹喷头 1  个、菱形喷头 1  个、自制清洗喷枪 1  把（可

选进口陶瓷特种喷头） ；

●PVC102mm  真空抽污管 10  米；

●可选装低水位报警系统、电子溢满报警装置；

●操作系统可选装全自动液压遥控装置；

●罐体顶部带平台，带气动切断防溢阀，带二级防溢

车辆详细参数

   标配：

   容积：15方（水罐和污罐容积可以自由分配），罐体厚度6MM，罐顶带平台，尾部圆孔玻璃视粪窗镜，带箭头灯。

   高压泵：通洁215L，22MPA，配60米的内径19高压管，10个喷头（可选装：双耀，品孚高压泵，电控系统）

   吸污部分：山东SK-15水环式真空泵，流量900立方米每小时，10米吸污管一根。

东风天锦高压清洗吸污车底盘配置：

东风天锦平顶排半驾驶室，4700轴距，国五康明斯180马力，前桥4.5吨，后桥9吨，东风6档变速箱，1000钢丝胎，原装空调，ABS，行车记录仪，下防护。

东风天锦高压清洗吸污车上装配置：

配置6mm厚碳钢罐体。3方水罐6方污罐，采用亿丰双连泵，增大自吸自排流量，水油分离器分开配置，单独装配高压清洗功能，系统与吸污系统分开，双取力器，夹心取力器带动国产双耀24p高压泵，170的流量，清洗压力更大。整车吸污效果10分钟可吸满。

  清洗吸污两用车又叫下水道疏通车，该车是联合高压清洗车和吸污车的功能与一体的新型环卫专用车辆，该车亮点功能为人力所不能到达的下水道堵塞区域疏通、所以叫做联合疏通车。该车其他功能为楼层冲洗、吸污排污、园林绿化等。工作原理为通过吸污管道系统吸收下水道的积水后，车载绞盘匀速放置高压管道，高压冲洗管道工作时旋转作用力使高压冲洗管道进入人力所不能到达的下水道堵塞区域，进行高压冲穿作业，通过吸污管道最大限度的减少水污对堵塞区域的覆盖，达到最好的冲穿效果，起到疏通下水道的目的。

 设计特别适宜于下水道污泥抽吸，清捞，装卸，管道清洗为主的环卫系列用车。该车采用东风系列汽车底盘改装，具有下列优点：

1.采用水环式真空吸污泵有足够的吸污真空度；相对于传统旋片式真空泵结构紧凑、工作平衡可靠和流量均匀， 吸力强，工作平稳可靠，操作简单，维修方便。

2.配备HPP ELS122/160型意大利进口柱塞高压泵(可选装国产大功率高压泵)，¢19PVC夹层钢丝管60米，10个不同推力清洗喷头，适用于不同管道的清洗与疏通。SK-6型水环式吸污泵，垂直吸程9-10米，流量：1.5m³/min；7米吸污管，罐体可举升带自吸自卸功能。

3.车身紧凑，独立罐体， 外形美观；独立系统，操作简便，性能良好。

4.可加装固液分离装置。
